Abrir um arquivo DWG

Você pode abrir arquivo dwg sem o AutoCAD usando este visualizador de DWG grátis, que desenha o desenho na aba do seu navegador. Não é preciso instalar nenhum software nem fazer cadastro. O arquivo é lido na aba e nunca é enviado, então o desenho não sai do seu dispositivo enquanto abre.

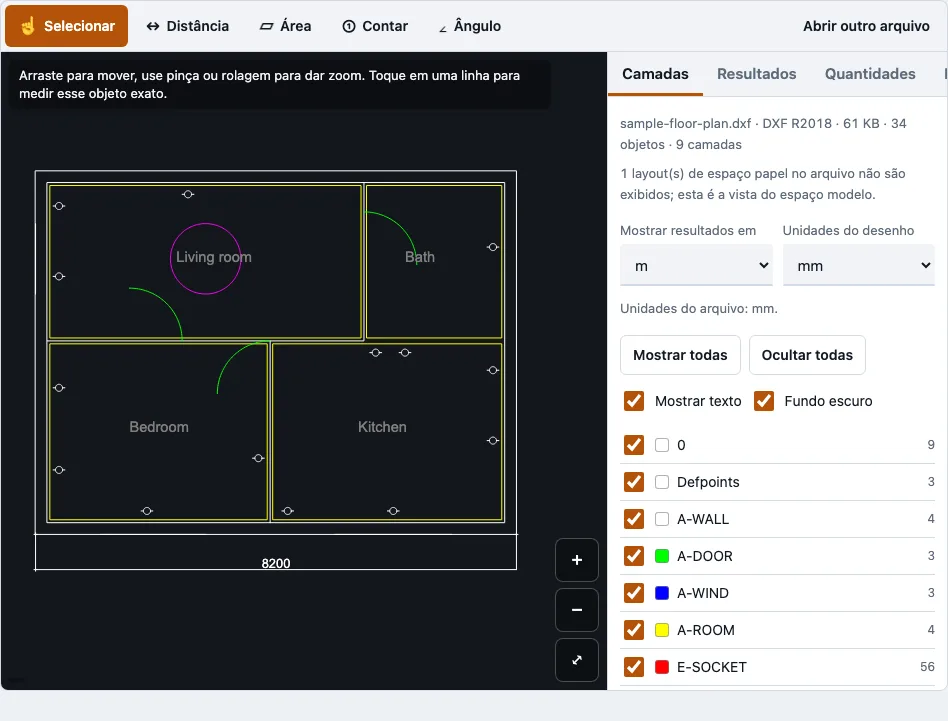

Depois que um desenho estiver aberto, você pode ativar e desativar camadas, aplicar zoom e deslocar a visualização, e medir comprimentos, áreas e ângulos a partir da geometria. Você também pode exportar a visualização como PDF vetorial, como imagem PNG ou JPG, como SVG ou como arquivo DXF nas versões R12 a R2018. O visualizador foi testado com arquivos DWG do R14 ao R2018 e com arquivos DXF. Ele não edita o desenho nem salva alterações de volta no DWG.

Como usar o visualizador de DWG

1. Escolha seu arquivo .dwg ou .dxf no seletor de arquivo no topo da página. São aceitos arquivos de até 200 MB.
2. Aguarde o desenho aparecer. O leitor de desenhos carrega na primeira vez que você abre um DWG ou DXF.
3. Leia o painel do arquivo. Ele conta os objetos e informa se algum registro precisou ser ignorado.
4. Abra o painel Camadas e marque as camadas que você quer ver. Mostrar tudo, Ocultar tudo, Mostrar texto e Fundo escuro alteram a visualização com um único clique.
5. Dê zoom com pinça, com a roda do mouse ou com os botões de mais e menos. Arraste para mover a visualização, e pressione Ajustar para enquadrar as camadas visíveis. A posição do cursor aparece no canto.
6. Escolha uma ferramenta de medição: Selecionar, Distância, Área, Ângulo ou Contar. Com Selecionar, toque em uma linha para ver seu tipo, camada, nome do bloco, comprimento exato e área.
7. Para Distância, adicione pontos para medir vários segmentos e veja o total acumulado. Os pontos se encaixam na extremidade de linha, no canto ou no vértice mais próximo, dentro de 14 pixels da tela. Para voltar um passo, clique em Desfazer ponto; para encerrar uma medição, clique em Concluir; ou clique em Cancelar para descartá-la.
8. Abra a aba Exportar, escolha PDF, PNG, JPG, SVG ou DXF e, em seguida, baixe.

A opção PDF mostra uma prévia da página antes de você salvar, então confira ali o tamanho do papel e a escala. O PDF é um resultado vetorial, que mantém as linhas nítidas quando você imprime a partir de um leitor de PDF.

O que é um arquivo DWG?

Um arquivo DWG é o formato binário de desenho da Autodesk, usado pelo AutoCAD desde 1982 para armazenar desenhos de projeto em 2D e 3D. Ele contém camadas, blocos e layouts, e está fortemente ligado aos programas de CAD. O nome é uma abreviação de “drawing” (desenho, em inglês).

Como abrir um arquivo DWG sem o AutoCAD?

Você pode abrir um arquivo DWG sem o AutoCAD de três maneiras: com outro programa de CAD, com um visualizador de CAD instalado no seu computador ou com um visualizador online que funciona no navegador. Esta página usa a rota do navegador, então não há nada para instalar. Um visualizador mostra e mede um desenho, mas não o edita.

Por que um arquivo DWG não abre

Um DWG normalmente falha por um de sete motivos, e o visualizador mostra uma mensagem para a maioria deles. Verifique estes itens na ordem:

1. Não é um DWG ou DXF que ele consegue ler. Confirme a extensão do arquivo e se um programa de CAD o salvou.
2. Protegido por senha. O visualizador recusa esses arquivos. Remova a senha no programa que salvou o arquivo e depois salve-o novamente.
3. Versão antiga demais (R12/R13). Essas versões não estavam disponíveis para testes. Salve o desenho novamente em uma versão mais recente do DWG (R14 a R2018 foram testadas) ou como DXF.
4. Danificado ou truncado. Baixe ou copie o arquivo novamente. Para R2010 e versões posteriores, o painel do arquivo informa os registros ignorados.
5. Maior que 200 MB. Arquivos desse tamanho são recusados.
6. Memória do navegador esgotada. Isso é mais provável em celulares. Um arquivo de teste de 20 MB usou cerca de 544 MB, então tente um navegador de computador.
7. Abriu, mas não há nada para desenhar. Somente o espaço modelo é desenhado. Se tudo estiver no espaço papel, a vista permanece vazia.

O visualizador também deixa de lado alguns conteúdos de propósito:

Como abrir um arquivo DWG como PDF ou convertê-lo para JPG?

Abra o desenho e, em seguida, abra a aba “Exportar” e escolha “PDF” para obter um PDF vetorial de uma página, ou a opção PNG ou JPG para uma imagem. O PDF segue o tamanho do papel, a orientação, a escala e a espessura de linha que você escolher. A imagem é salva com 1024, 2048, 4096 ou 8192 pixels de largura.

1. Oculte as camadas que você não quer no resultado, usando o painel “Camadas”.
2. Para um PDF, abra a aba “Exportar” e escolha “PDF”. Selecione um tamanho de papel (A0 a A4, Letter, Legal, Tabloid, ANSI C a E ou ARCH C a E), uma orientação e, então, “Ajustar” à página ou uma escala fixa, como 1:100. Um aviso aparece se o desenho não couber nessa escala.
3. Escolha a cor, preto no branco ou escala de cinza, a espessura de linha e se o texto deve aparecer. Confira a visualização.
4. Para uma imagem, abra a aba “Exportar”, escolha PNG ou JPG, defina a largura e um fundo branco ou escuro. O PNG também pode ser transparente.

O texto do PDF usa a fonte Helvetica com caracteres Latin-1. Outros caracteres, como os chineses, são deixados de fora, e a quantidade de caracteres omitidos é informada.

Perguntas frequentes

Posso visualizar arquivos DWG no celular?

Sim. O layout foi testado com largura de 375 px e emulação de toque, então você pode dar zoom com dois dedos, arrastar para navegar e tocar em uma linha para ler os detalhes dela. Arquivos muito grandes podem esgotar a memória de um celular, então use um navegador de computador para desenhos grandes.

Existe risco de vazamento de dados ao abrir arquivos DWG online?

Este visualizador não envia o seu arquivo. Em um teste no navegador, nenhuma requisição levou o arquivo, e apenas a página e o leitor de desenhos foram baixados. Alguns visualizadores online enviam arquivos para um servidor, então verifique como cada visualizador que você usa trata o seu.

O DWG é um formato 3D?

O DWG pode armazenar objetos 2D e 3D. Este visualizador desenha faces 3D, mas ignora sólidos 3D, regiões e malhas que não tenham gráficos de exibição armazenados, e o painel do arquivo lista cada tipo ignorado.

O que significa DWG?

DWG é a abreviação de “drawing”. O AutoCAD tornou o formato comum, mas outros programas também leem esse arquivo.

Como visualizar arquivos DWG/DXF online?

Escolha seu arquivo DWG ou DXF com o seletor de arquivos no topo da página, e o desenho é exibido na aba. Você também pode exportar um desenho como DXF em uma versão do R12 ao R2018 quando outro programa precisar dele.

Por que ainda não consigo abrir meu arquivo DWG?

Siga as sete verificações em “Por que um arquivo DWG não abre”, começando pela mensagem que o visualizador mostra. Se o problema for a memória, tente um navegador de computador ou um arquivo menor.

Posso abrir um arquivo DWG protegido por senha?

Não. O visualizador recusa arquivos DWG protegidos por senha e mostra uma mensagem. Remova a senha no programa que salvou o arquivo e, em seguida, salve-o novamente.

Posso abrir um arquivo DXF aqui?

Sim. O mesmo visualizador abre arquivos DXF. Os testes cobriram R12 em ASCII e binário, R2004 binário e R2018 ASCII.
