Visionneuse DWG

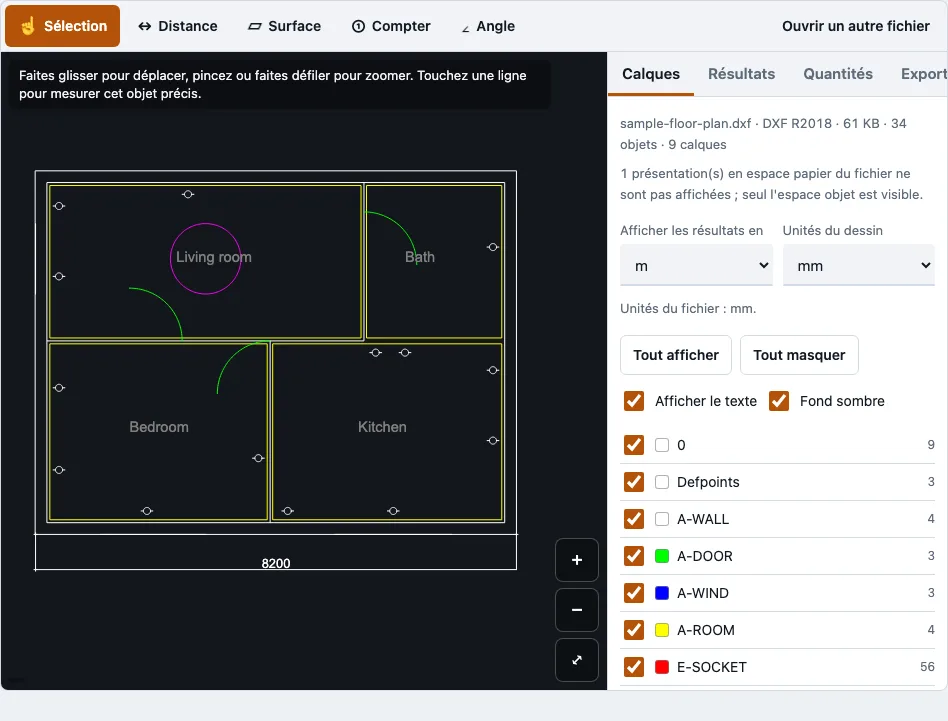

Comment utiliser la visionneuse DWG de DrawTape

1. Ouvrez votre fichier DWG ou DXF dans l’outil ci-dessus. La première fois, le navigateur télécharge aussi le lecteur de dessin, d’environ 0,7 MB compressé. Vous pouvez aussi appuyer sur « Essayer un plan d’exemple » pour tester l’outil d’abord.
2. Lisez le panneau du fichier. Il affiche le nom du fichier, le format et la version, la taille, le nombre d’objets, le nombre de calques, les types d’objets ignorés éventuels et le nombre de présentations en espace papier.
3. Ouvrez le panneau des calques. Cochez ou décochez la case de chaque calque, ou utilisez Afficher tout, Masquer tout, Afficher le texte et Fond sombre. Les calques désactivés ou gelés dans le fichier apparaissent en grisé.
4. Effectuez un zoom avec le pincement, la molette de la souris ou les boutons plus et moins. Faites glisser pour déplacer la vue, et appuyez sur Ajuster pour cadrer les calques visibles. La position du curseur s’affiche dans le coin.
5. Choisissez un outil de mesure : Sélection, Distance, Surface, Angle ou Compter. Touchez des points sur le dessin. Les points s’accrochent à l’extrémité de ligne, au coin ou au sommet le plus proche, dans un rayon de 14 pixels à l’écran.
6. Utilisez Terminer pour achever une mesure, Annuler le point pour supprimer le dernier point, ou Annuler pour l’abandonner.
7. Ouvrez l’onglet Quantités pour la longueur et la surface totales par calque, le nombre de formes et le nombre de blocs.
8. Ouvrez l’onglet Exporter et choisissez PDF, définissez le format de papier, l’orientation, l’échelle, la couleur, l’épaisseur de ligne et le texte, vérifiez l’aperçu, puis exportez.

Seul l’espace objet est dessiné : utilisez le panneau du fichier pour voir combien de présentations en espace papier le fichier contient.

Quelles versions de DWG puis-je ouvrir ?

La visionneuse DWG a ouvert chaque version DWG des tests ci-dessous, de R14 à R2018, à partir du même plan d’exemple enregistré dans chaque version. Les fichiers R2010 et ultérieurs sont lus avec la récupération d’erreurs activée, et le panneau du fichier vous indique si des enregistrements ont été ignorés. Les fichiers DWG protégés par mot de passe sont refusés avec un message. Les fichiers DWG R12 et R13 n’étaient pas disponibles pour les tests.

Versions DWG testées

Les tests DXF portaient sur du R12 en ASCII et en binaire, qui s’ouvrent tous deux, sur du R2018 en ASCII, qui s’ouvre, et sur du R2004 en binaire, qui s’ouvre en ignorant 2 enregistrements.

DWG ou DXF : quelle est la différence ?

Le DWG est le format binaire natif qu’AutoCAD utilise pour enregistrer les dessins de travail. Le DXF est un format d’échange documenté, que la plupart des logiciels de CAO, de FAO et de découpe laser peuvent lire. Un même dessin peut généralement être enregistré dans l’un ou l’autre format, mais ces deux formats conviennent à des usages différents.

Comment ouvrir un fichier DWG en PDF ?

Utilisez l’option PDF dans l’onglet Exporter. La sortie est vectorielle, sur une seule page, avec des formats de papier allant de A0 à A4, Letter, ARCH et d’autres encore. Vous pouvez définir une échelle d’impression fixe, comme 1:100, et l’outil vous avertit lorsque le dessin ne tient pas dans la page. Le texte du PDF utilise Helvetica et les caractères Latin-1 : les autres caractères sont donc omis et le nombre concerné est indiqué.

Les longueurs mesurées sont-elles exactes ?

Elles proviennent de la géométrie du dessin, et non des segments tracés. Les arcs utilisent le rayon multiplié par l’angle balayé, les ellipses et les splines sont intégrées numériquement, et les surfaces des hachures soustraient les trous. Sur les dessins dont les réponses sont connues, l’erreur relative la plus grande était de 2,2e-11.

Qu’est-ce qui n’est pas dessiné ?

Les motifs de hachures et les dégradés ne sont pas dessinés, même si les contours des hachures et les remplissages pleins le sont. Les motifs exacts de tirets des types de ligne, les formes de polices SHX et TrueType, ainsi que les solides 3D, les régions ou les maillages sans graphiques d’affichage enregistrés, sont également omis. Le panneau du fichier énumère chaque type d’objet ignoré avec son nombre.

Questions fréquentes

Comment afficher un fichier DWG en ligne ?

Ouvrez le fichier dans l’outil ci-dessus et le dessin apparaît dans l’onglet de votre navigateur. Vous n’avez pas besoin d’AutoCAD, et les étapes sont décrites ci-dessus. Les grands dessins mettent un peu plus de temps à s’ouvrir la première fois.

Existe-t-il une visionneuse DWG gratuite ?

Oui. Les outils de ce site sont gratuits et ne nécessitent ni compte ni inscription. Vous pouvez ouvrir un fichier DWG ou DXF, l’examiner et le mesurer sans frais.

Quelle est la taille maximale d’un fichier DWG ?

Les fichiers allant jusqu’à 200 MB sont acceptés. Dans des tests effectués avec Chromium sans interface, un dessin de 8 MB contenant 52 025 polylignes a été lu en 0,6 s, et un dessin de 20 MB en 1,7 s. Sur téléphone, un fichier très volumineux peut manquer de mémoire, car le fichier de test de 20 MB a utilisé environ 544 MB de mémoire WebAssembly.

Les fichiers DWG sont-ils téléversés sur un serveur ?

Non. Le dessin est lu dans l’onglet de votre navigateur et n’est jamais téléversé, et aucune requête ne transporte le fichier. Les seuls téléchargements sont la page, le lecteur de dessin et, lorsque vous ouvrez un PDF, le lecteur pdf.js. Un test a confirmé qu’un second fichier DWG s’ouvrait encore avec le réseau désactivé.

Puis-je modifier et enregistrer des fichiers DWG ici ?

Non. La visionneuse affiche, mesure et exporte les dessins. Elle ne modifie pas le fichier DWG et ne l’enregistre pas, donc utilisez AutoCAD ou un autre logiciel de CAO pour toute modification.

Faut-il AutoCAD pour ouvrir un fichier DWG ?

Non. La visionneuse dans le navigateur vous permet d’examiner un dessin sans AutoCAD ni aucune autre installation de logiciel de CAO sur ordinateur.

Pourquoi des dessins ou objets référencés sont-ils absents ?

Les références externes (xref) ne sont pas chargées : un dessin qui dépend d’autres fichiers DWG n’affiche donc que sa propre géométrie. Les objets créés par des applications complémentaires ne sont dessinés que lorsque le DWG stocke leurs graphismes d’affichage, si bien que certains d’entre eux peuvent manquer.

Puis-je utiliser cette visionneuse DWG sous Windows, Mac ou Linux ?

La visionneuse s’exécute dans un onglet de navigateur, elle fonctionne donc partout où votre navigateur fonctionne. Les très grands dessins demandent beaucoup de mémoire : un ordinateur leur convient donc mieux qu’un téléphone. La mise en page a été testée sur une largeur de 375 px avec émulation tactile dans Chromium, et la page ainsi que le lecteur ont été ouverts dans WebKit.
